液壓柱塞泵的結構

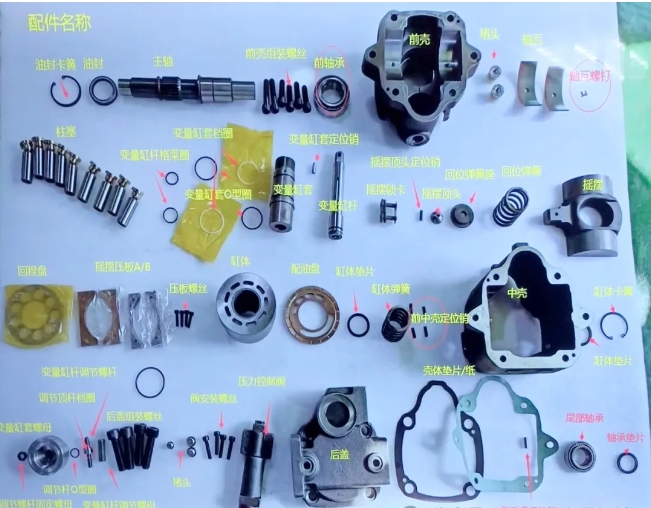

柱塞泵的結構：


柱塞：
● 柱塞泵的核心部件，通常在缸體中往復運動。柱塞與缸體孔之間形成密閉容積，以改變密封工作腔的容積。


缸體：
● 泵體是柱塞泵的主要承載部分，通常由鑄鐵或鋼材料制成。
● 泵體內部有一個或多個泵腔，泵腔通過側面的吸入口和排出口與外部連通。




動力端：
● 動力端是柱塞泵的動力來源，主要由曲軸、連桿、十字頭、浮動套和機座等組成。
● 曲軸是動力端的關鍵部件之一，通過連桿將旋轉運動轉換為柱塞的往復直線運動。
● 連桿將柱塞上的推力傳遞給曲軸，又將曲軸的旋轉運動轉換為柱塞的往復運動。十字頭連接搖擺運動的連桿和往復運動的柱塞，具有導向作用。
● 浮動套固定在機座上，對十字頭導桿起浮動支承點的作用，提高運動密封部件的使用壽命。
● 機座是安裝動力端和連接液力端部分的受力構件。

液力端：
● 液力端是柱塞泵的液體工作部分，主要由泵頭、密封函、進液閥和排液閥等組成。
● 泵頭為不銹鋼整體鍛造而成，吸、排液閥垂直布置。
● 密封函與泵頭以法蘭連接，柱塞的密封形式為碳素纖維紡織的矩形軟填料，具有良好的高壓密封性能。
● 進、排液閥及閥座適合輸送黏度較大的液體，具有低阻尼、錐形閥結構。




附屬配套部分：
● 主要包括止回閥、穩壓器、潤滑系統、安全閥、壓力表等。
● 止回閥防止液體反向流動時流回泵體。
● 穩壓器使泵頭排出的高壓脈動液體變?yōu)檩^平穩的高壓液體流動。
● 潤滑系統為曲軸、十字頭等轉動部位提供潤滑。
● 壓力表用于監測泵的工作壓力。
